ناحیه فرزنل (Fresnel Zone) چیست؟ راهنمای کامل Fresnel Zone در لینک‌های بی‌سیم

ناحیه فرزنل (Fresnel Zone) چیست و چه تأثیری بر کیفیت لینک‌های وایرلس دارد؟ با مفهوم Fresnel Zone، اهمیت آن در طراحی لینک‌های رادیویی، نحوه محاسبه و روش جلوگیری از تداخل آشنا شوید.

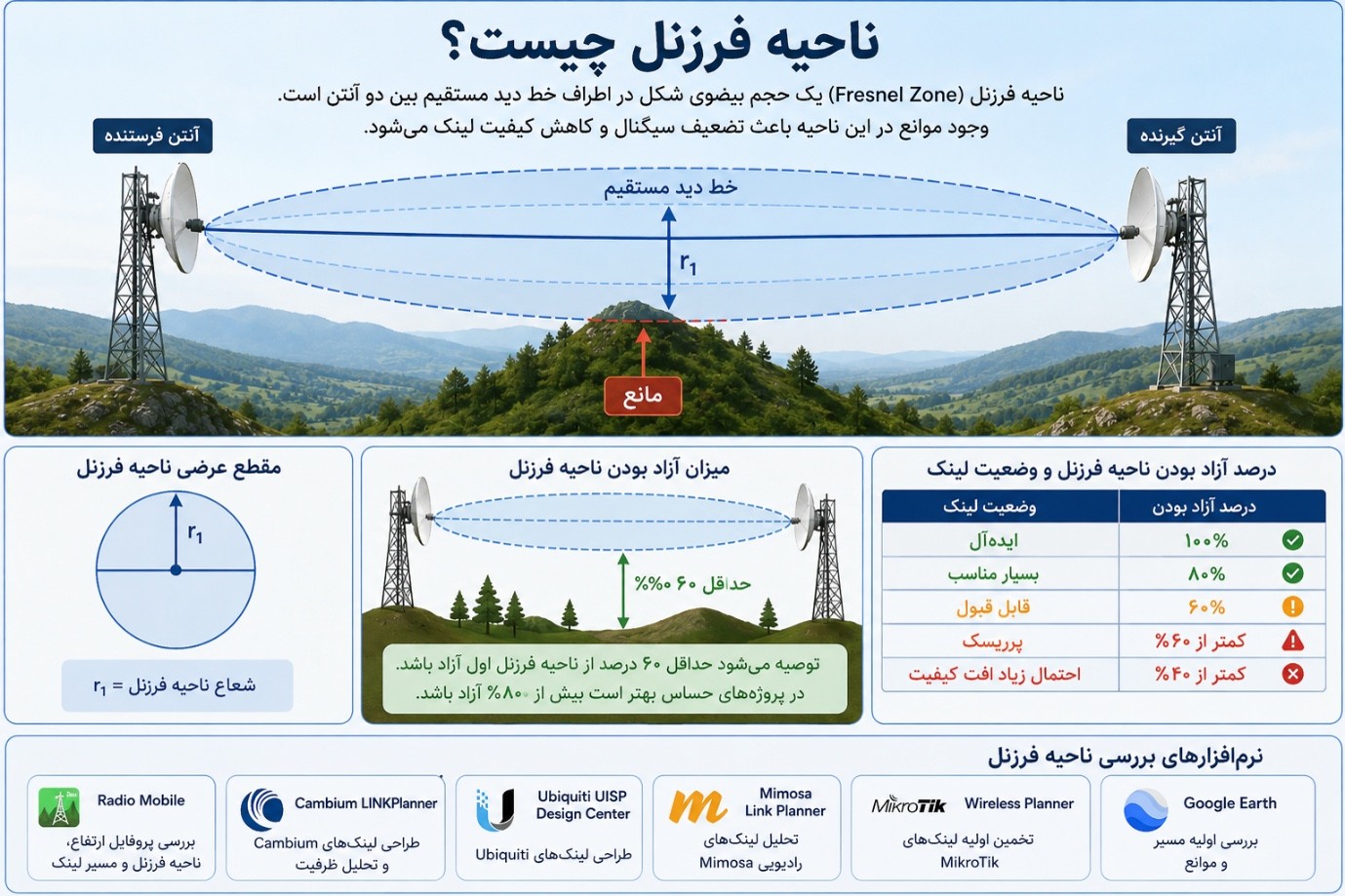

ناحیه فرزنل (Fresnel Zone) چیست؟

یکی از مهم‌ترین مفاهیمی که در طراحی لینک‌های بی‌سیم باید به آن توجه شود، ناحیه فرزنل (Fresnel Zone) است. بسیاری از مشکلاتی که در لینک‌های رادیویی مشاهده می‌شوند، مانند کاهش سرعت، افت کیفیت ارتباط یا ناپایداری لینک، در حالی رخ می‌دهند که بین دو آنتن دید مستقیم Line of Sight یا LOS وجود دارد. دلیل این موضوع در بسیاری از موارد، نادیده گرفتن ناحیه فرزنل است.

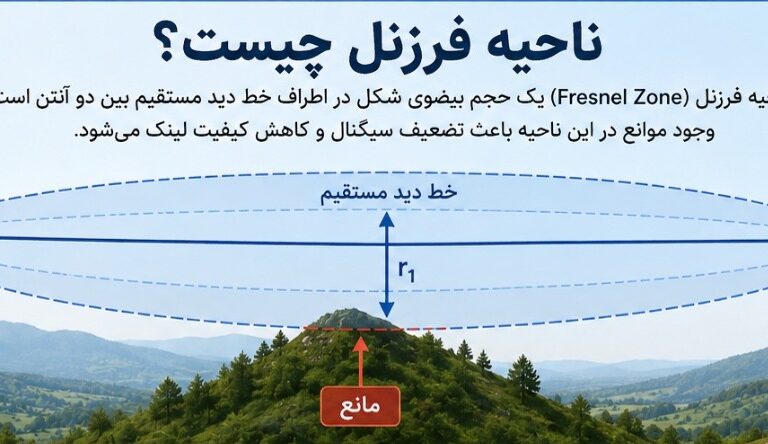

به بیان ساده، ناحیه فرزنل فضایی سه‌بعدی و بیضوی‌شکل در اطراف مسیر مستقیم بین فرستنده و گیرنده است که باید تا حد امکان از هرگونه مانع آزاد باشد تا امواج رادیویی بدون ایجاد تداخل به مقصد برسند.

به همین دلیل، در طراحی لینک‌های وایرلس تنها داشتن دید مستقیم کافی نیست؛ بلکه وضعیت ناحیه فرزنل نیز باید بررسی شود.

ناحیه فرزنل چگونه تشکیل می‌شود؟

برخلاف تصور بسیاری از افراد، امواج رادیویی فقط روی یک خط مستقیم حرکت نمی‌کنند. هنگام انتشار، بخشی از انرژی موج در اطراف مسیر اصلی نیز گسترش پیدا می‌کند و فضایی بیضوی‌شکل را تشکیل می‌دهد که به آن Fresnel Zone گفته می‌شود.

اگر جسمی وارد این محدوده شود، بخشی از امواج بازتاب (Reflection)، خمیدگی امواج (Diffraction)، پراکندگی (Scattering) یا جذب (Absorption) می‌شوند و ممکن است سیگنال‌هایی با تأخیر زمانی متفاوت به گیرنده برسند. این پدیده که در برخی شرایط به Multipath نیز منجر می‌شود، باعث کاهش کیفیت ارتباط، افزایش نرخ خطا و افت ظرفیت لینک خواهد شد.

چرا ناحیه فرزنل اهمیت دارد؟

در بسیاری از پروژه‌ها، تنها بررسی دید مستقیم (LOS) انجام می‌شود، در حالی که این کار برای تضمین کیفیت لینک کافی نیست.

اگر در مسیر ناحیه فرزنل موانعی مانند درخت، ساختمان، دکل، تپه یا حتی رشد پوشش گیاهی وجود داشته باشد، کیفیت ارتباط به‌مرور زمان کاهش پیدا می‌کند.

توجه به ناحیه فرزنل باعث می‌شود:

• پایداری لینک افزایش یابد.
• سرعت انتقال داده حفظ شود.
• نرخ خطا کاهش پیدا کند.
• کیفیت سیگنال (RSSI) بهبود یابد.
• نسبت سیگنال به نویز (SNR) در سطح مطلوب باقی بماند.
• احتمال قطعی ارتباط کاهش پیدا کند.

به همین دلیل، بررسی ناحیه فرزنل یکی از مراحل استاندارد طراحی لینک‌های حرفه‌ای است.

آیا ناحیه فرزنل همان دید مستقیم (LOS) است؟

خیر.

یکی از رایج‌ترین اشتباهات این است که ناحیه فرزنل با Line of Sight (LOS) یکسان در نظر گرفته شود.

دید مستقیم تنها به این معناست که بین دو آنتن مانع فیزیکی وجود ندارد.

اما ناحیه فرزنل فضایی در اطراف همین مسیر مستقیم است که باید تا حد امکان آزاد باقی بماند.

ممکن است یک لینک از نظر LOS مشکلی نداشته باشد، اما به دلیل اشغال شدن ناحیه فرزنل، کیفیت ارتباط به‌شدت کاهش پیدا کند.

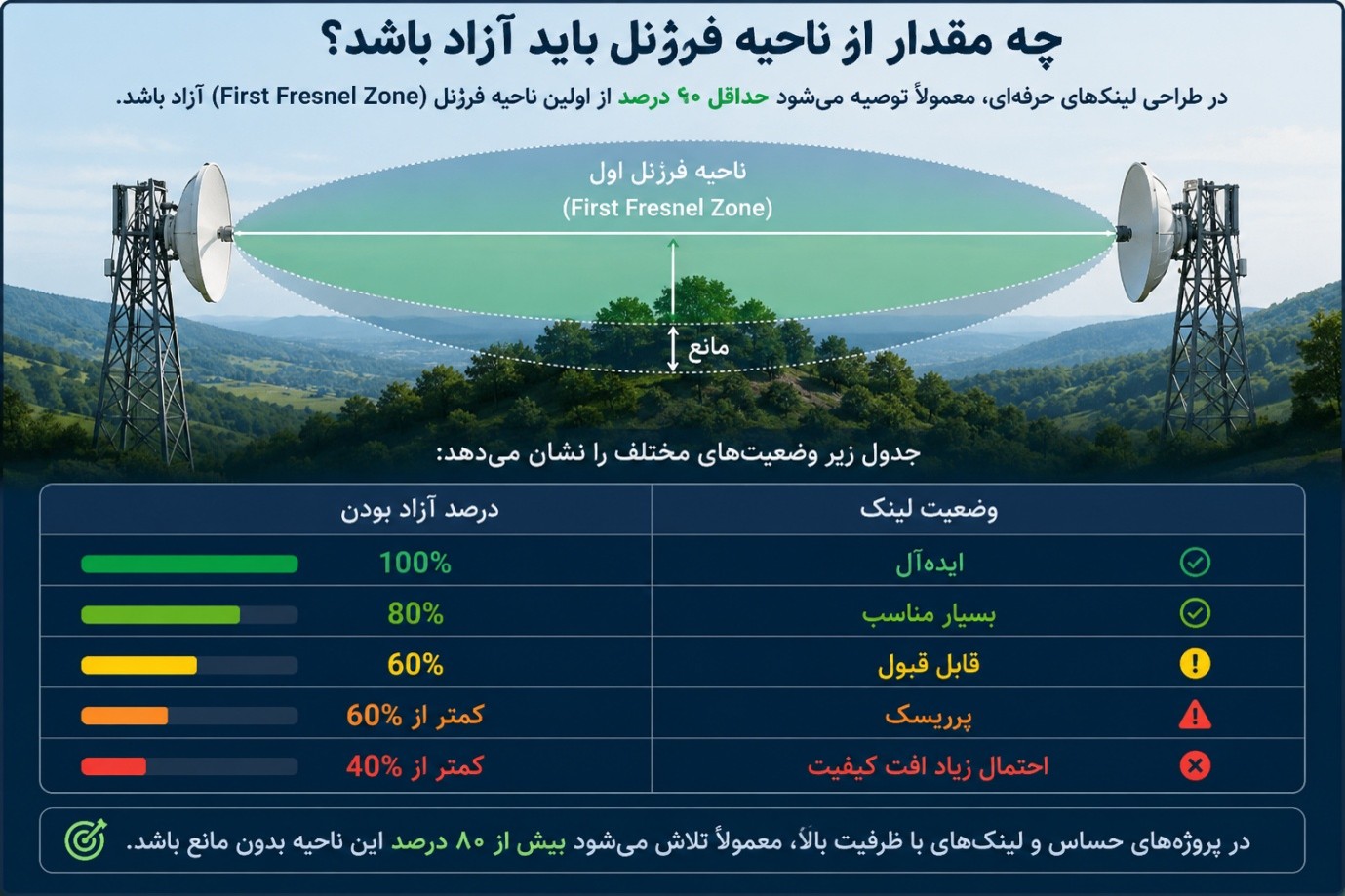

چه مقدار از ناحیه فرزنل باید آزاد باشد؟

فرمول محاسبه شعاع اولین ناحیه فرزنل

برای محاسبه شعاع اولین ناحیه فرزنل از رابطه زیر استفاده می‌شود:

F1 = 17.32 × √((d1 × d2) / (f × D))

که در آن:

• F1: شعاع اولین ناحیه فرزنل (متر)
• d1: فاصله مانع تا فرستنده (کیلومتر)
• d2: فاصله مانع تا گیرنده (کیلومتر)
• D: فاصله کل لینک (کیلومتر)
• f: فرکانس کاری (گیگاهرتز)

این فرمول به مهندسان کمک می‌کند تا حداقل ارتفاع لازم برای دکل یا آنتن را محاسبه کنند و از ورود موانع به ناحیه فرزنل جلوگیری شود.

چه عواملی بر اندازه ناحیه فرزنل تأثیر می‌گذارند؟

ابعاد ناحیه فرزنل در همه لینک‌ها یکسان نیست.

عوامل اصلی عبارت‌اند از:

فاصله بین دو سایت

هرچه فاصله بیشتر باشد، شعاع ناحیه فرزنل نیز بزرگ‌تر خواهد بود.

فرکانس کاری

در فرکانس‌های پایین‌تر، شعاع ناحیه فرزنل بزرگ‌تر است. به همین دلیل، لینک‌های مبتنی بر ۲٫۴ گیگاهرتز معمولاً به فضای آزاد بیشتری نسبت به لینک‌های ۵ یا ۶ گیگاهرتز نیاز دارند.

موقعیت مانع

موانعی که در مرکز مسیر قرار دارند، معمولاً بیشترین تأثیر را بر کیفیت ارتباط می‌گذارند.

تأثیر انحنای زمین (Earth Curvature)

در لینک‌های کوتاه، معمولاً انحنای زمین تأثیر قابل توجهی ندارد؛ اما در لینک‌های طولانی، انحنای زمین می‌تواند بخشی از ناحیه فرزنل را اشغال کند.

به همین دلیل، در طراحی لینک‌های دوربرد علاوه بر بررسی موانع طبیعی، اثر انحنای زمین نیز در نرم‌افزارهای طراحی لینک محاسبه می‌شود تا ارتفاع مناسب دکل‌ها تعیین شود.

اگر ناحیه فرزنل مسدود شود چه اتفاقی می‌افتد؟

ورود مانع به این ناحیه می‌تواند پیامدهای زیر را به همراه داشته باشد:

• کاهش RSSI
• کاهش SNR
• افزایش نرخ خطا
• کاهش ظرفیت لینک
• افزایش تأخیر (Latency)
• ناپایداری ارتباط
• قطع و وصل شدن لینک

در بسیاری از موارد، کاربران تصور می‌کنند مشکل از رادیو یا آنتن است، در حالی که علت اصلی، اشغال شدن ناحیه فرزنل است.

مثال‌های واقعی

مثال اول: لینک ۸ کیلومتری

در یک لینک ۸ کیلومتری، رشد درختان در بخش میانی مسیر باعث شد تنها حدود ۵۰ درصد از اولین ناحیه فرزنل آزاد باقی بماند. با وجود اینکه دید مستقیم همچنان برقرار بود، کیفیت لینک کاهش یافت و نرخ خطا افزایش پیدا کرد. پس از افزایش ارتفاع دکل، ارتباط دوباره پایدار شد.

مثال دوم: لینک ۲۰ کیلومتری

در یک لینک بین دو دکل مخابراتی، احداث یک ساختمان مرتفع در نزدیکی مرکز مسیر باعث ورود مانع به ناحیه فرزنل شد. نتیجه آن کاهش RSSI، افت ظرفیت لینک و افزایش تأخیر بود. جابه‌جایی محل نصب آنتن و اصلاح ارتفاع، مشکل را برطرف کرد.

مثال سوم: لینک داخل شهر

در یک لینک شهری، وجود سازه‌های فلزی و انعکاس امواج باعث ایجاد پدیده Multipath شد. اگرچه قدرت سیگنال مناسب بود، اما کیفیت ارتباط به دلیل تداخل مسیرهای مختلف کاهش پیدا کرده بود.

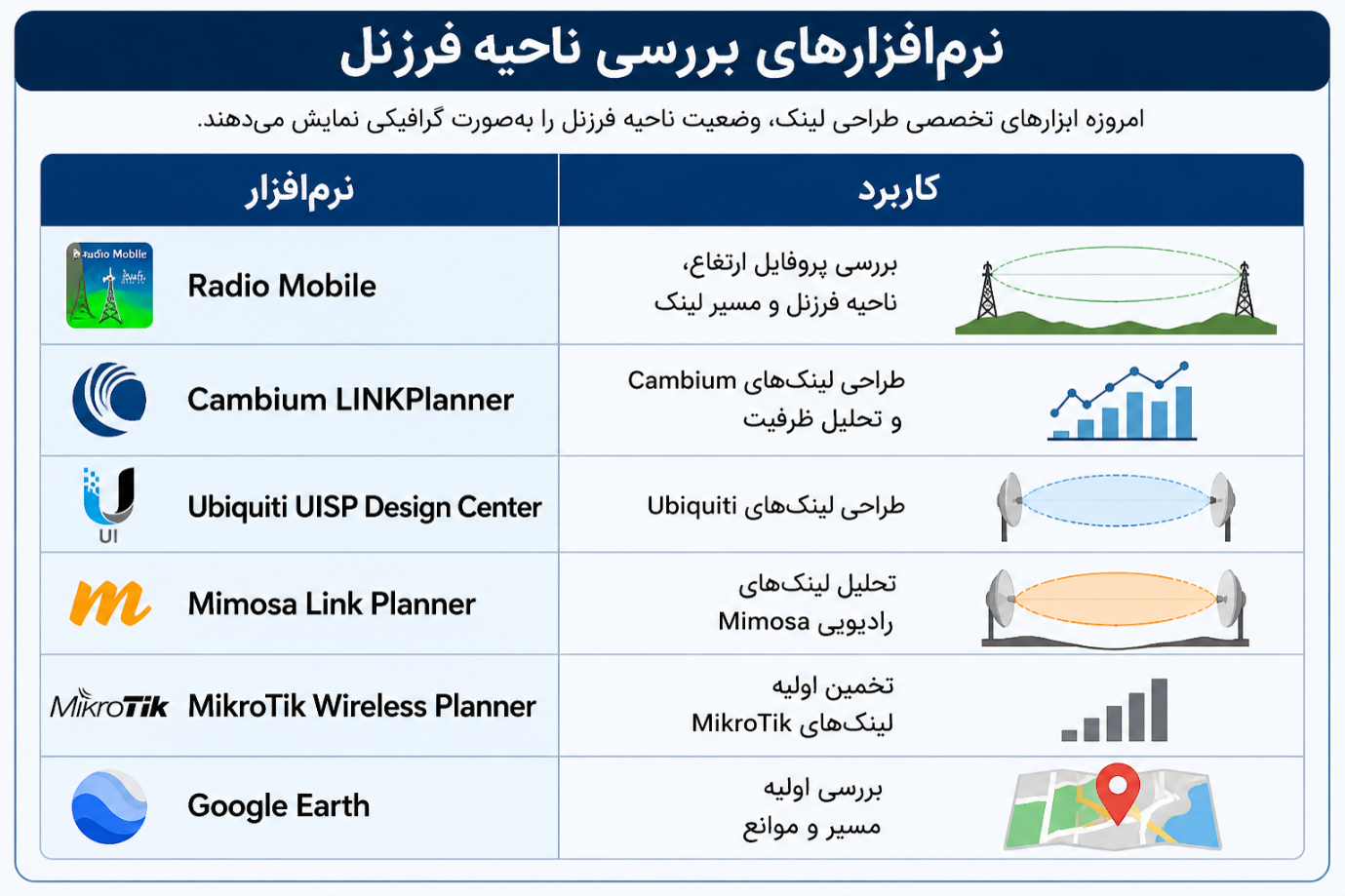

نرم‌افزارهای بررسی ناحیه فرزنل

ارتباط ناحیه فرزنل با  Link Budget

هرچند Link Budget و Fresnel Zone دو مفهوم متفاوت هستند، اما ارتباط نزدیکی با یکدیگر دارند.

ممکن است از نظر محاسبات Link Budget، یک لینک کاملاً مناسب باشد، اما اگر ناحیه فرزنل توسط مانعی اشغال شده باشد، کیفیت واقعی ارتباط کاهش پیدا کند. به همین دلیل، در طراحی حرفه‌ای لینک‌های بی‌سیم، بررسی Link Budget، دید مستقیم (LOS)، افت مسیر (FSPL) و ناحیه فرزنل باید به‌صورت هم‌زمان انجام شوند.

تجربه عملی در طراحی لینک‌های بی‌سیم

در پروژه‌های واقعی، یکی از رایج‌ترین دلایل ناپایداری لینک‌های دوربرد، رشد تدریجی درختان، احداث ساختمان‌های جدید یا نصب تجهیزات در ارتفاع نامناسب است. این عوامل ممکن است در زمان اجرای پروژه وجود نداشته باشند، اما در طول زمان وارد ناحیه فرزنل شوند و کیفیت ارتباط را کاهش دهند. به همین دلیل، مهندسان شبکه علاوه بر طراحی اولیه، مسیر لینک را به‌صورت دوره‌ای بازبینی می‌کنند تا از آزاد بودن ناحیه فرزنل اطمینان حاصل شود.

اشتباهات رایج درباره ناحیه فرزنل

• تصور اینکه وجود LOS برای عملکرد صحیح لینک کافی است.
• بی‌توجهی به رشد آینده درختان.
• در نظر نگرفتن انحنای زمین در لینک‌های دوربرد.
• استفاده نکردن از نرم‌افزارهای طراحی لینک.
• نصب آنتن در ارتفاعی که تنها مسیر مستقیم را آزاد می‌کند.
• نادیده گرفتن موانع موقت مانند جرثقیل یا تجهیزات ساختمانی.

پرسش‌های متداول

ناحیه فرزنل چیست؟

ناحیه فرزنل فضایی بیضوی‌شکل در اطراف مسیر مستقیم بین فرستنده و گیرنده است که باید تا حد امکان بدون مانع باشد تا امواج رادیویی با کمترین تداخل منتقل شوند.

آیا داشتن دید مستقیم (LOS) کافی است؟

خیر. علاوه بر دید مستقیم، معمولاً حداقل ۶۰ درصد از اولین ناحیه فرزنل نیز باید آزاد باشد.

چرا در لینک‌های دوربرد اهمیت بیشتری دارد؟

با افزایش فاصله، شعاع ناحیه فرزنل بزرگ‌تر می‌شود و احتمال برخورد آن با موانع و حتی تأثیر انحنای زمین افزایش می‌یابد.

آیا درختان می‌توانند ناحیه فرزنل را مسدود کنند؟

بله. حتی رشد تدریجی شاخه‌های درختان در طول زمان می‌تواند بخشی از ناحیه فرزنل را اشغال کرده و کیفیت ارتباط را کاهش دهد.

آیا نرم‌افزارهای طراحی لینک وضعیت ناحیه فرزنل را نمایش می‌دهند؟

بله. ابزارهایی مانند Radio Mobile، LINKPlanner، UISP Design Center و Mimosa Link Planner این ناحیه را به‌صورت گرافیکی نمایش می‌دهند و به مهندسان در انتخاب ارتفاع مناسب دکل و آنتن کمک می‌کنند.

جمع‌بندی

ناحیه فرزنل (Fresnel Zone) یکی از مهم‌ترین مفاهیم در طراحی لینک‌های بی‌سیم است و نقش مستقیمی در کیفیت، ظرفیت و پایداری ارتباط دارد. داشتن دید مستقیم (LOS) به‌تنهایی کافی نیست و باید بخش عمده‌ای از اولین ناحیه فرزنل نیز از هرگونه مانع آزاد باشد. عواملی مانند فاصله، فرکانس کاری، انحنای زمین، ساختمان‌ها، درختان و سایر موانع می‌توانند این ناحیه را تحت تأثیر قرار دهند.

استفاده از نرم‌افزارهای تخصصی، محاسبه صحیح شعاع ناحیه فرزنل، بررسی پروفایل مسیر و رعایت اصول طراحی لینک در کنار تحلیل Link Budget، FSPL، RSSI و SNR به مهندسان کمک می‌کند تا لینک‌هایی پایدار، پرظرفیت و قابل اعتماد ایجاد کنند.
